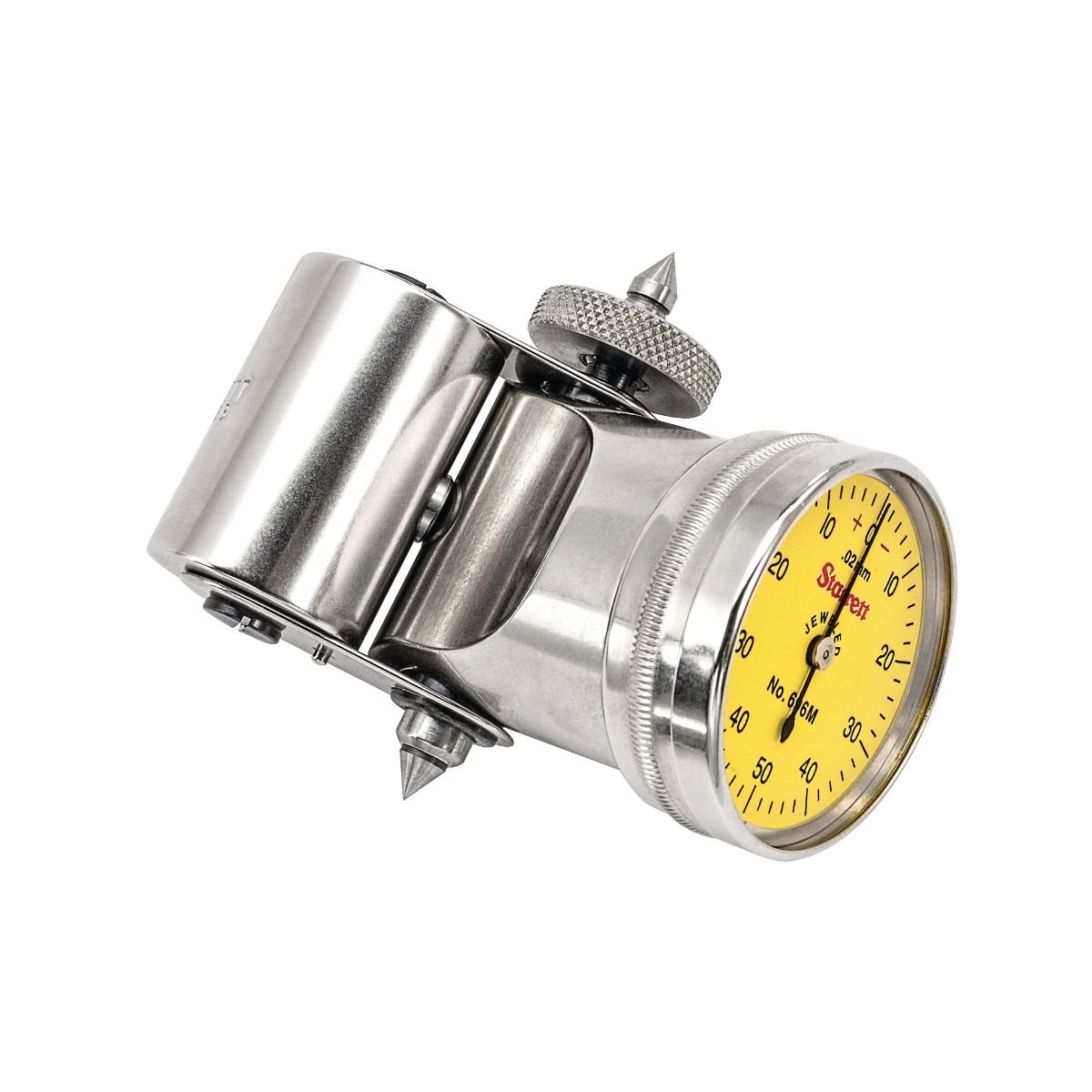

Galga Comparadora para Distorsiones Cigueñales Motor 696MZ, Starrett

Calibre ideal para comprobar la alineación de los rodamientos o la desviación del eje sin desmontar el motor. También es útil como medidor de tensión en bastidores de motores.

Este medidor interior comprueba la deformación de las almas del cigüeñal y tiene una relación directa con la desalineación existente o el desgaste excesivo de los cojinetes. Utilizado en todos los ejes de motores diésel y cigüeñales centrales de cualquier tipo de motor o compresor, el medidor también se puede aplicar como medidor de tensión en los bastidores del motor mientras el motor está en funcionamiento.

Una comparación de las lecturas tomadas en las posiciones superior e inferior indica cualquier desalineación del cilindro y el marco que resulte en una tensión excesiva local y eventual agrietamiento del cuello del marco. Medidor con accesorio de equilibrio, cuello de rango de 61-458 mm.

Características

• El movimiento del indicador de carátula es de aproximadamente 5/32" (4 mm) y, con varillas y extensión, proporciona un rango de 2 3/8 a 18" o 61-458 mm.

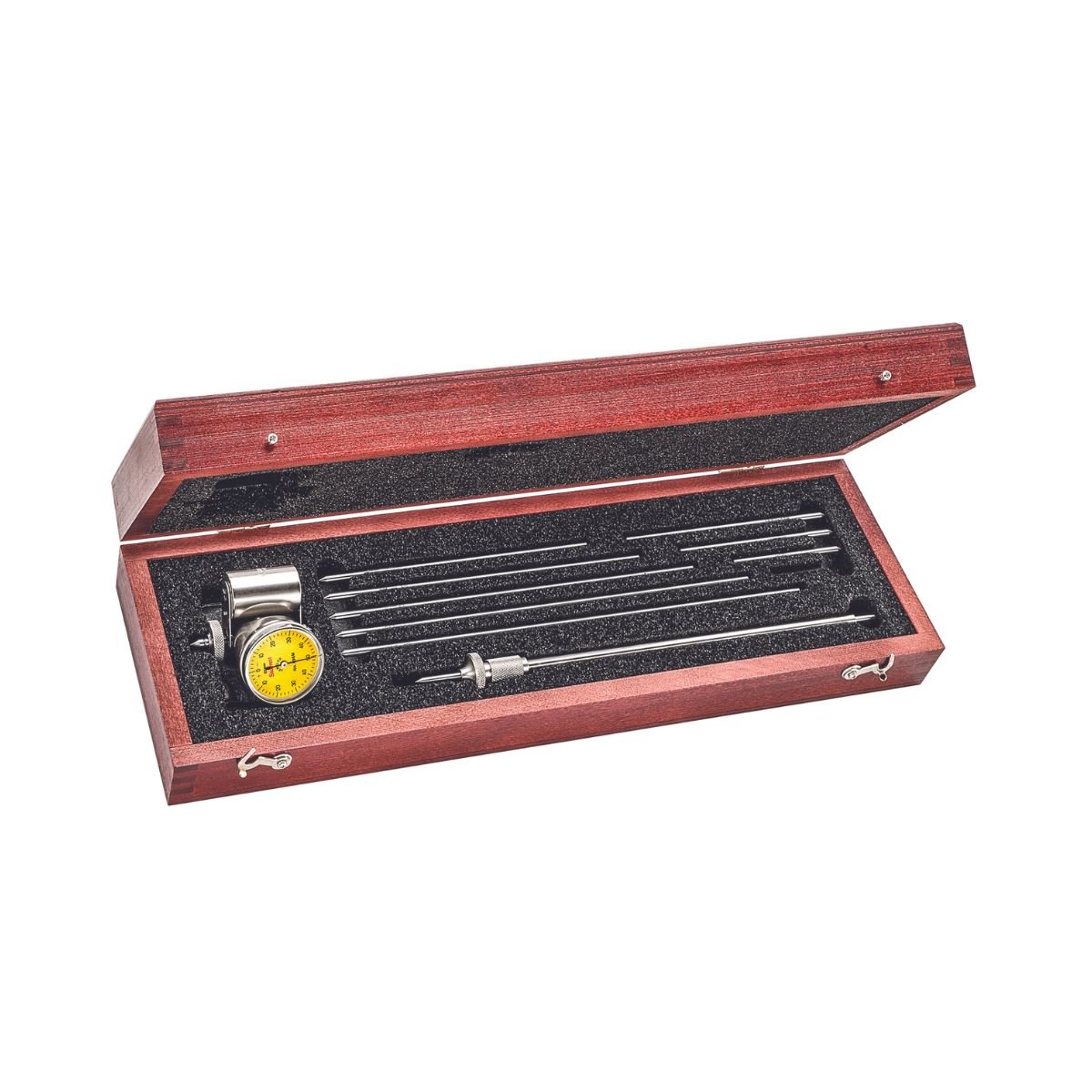

• Hay 10 varillas y una extensión equipadas.
• Las varillas están marcadas para designar la longitud total aproximada del calibre.
• El indicador tiene un bisel móvil para ajustar la esfera en relación con la manecilla y un cristal irrompible.
• Diseñado en colaboración con Hartford Steam Boiler. Sus inspectores utilizan Gage para comprobar la distorsión de los ejes y bastidores del motor.
